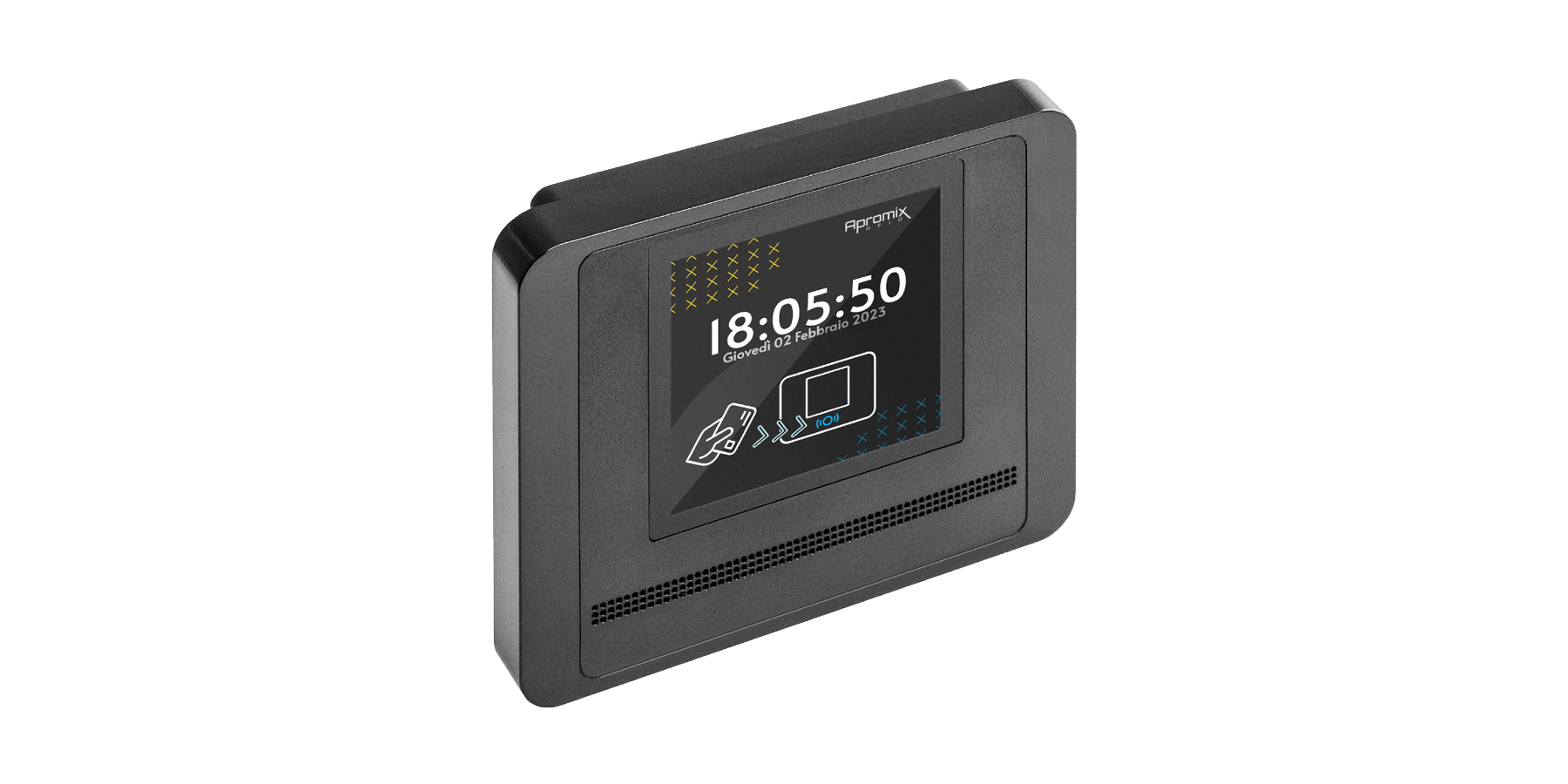

TERMINALE RFID Q2-EN001WB
TERMINALE RFID INTERATTIVO MULTIMEDIALE
Q2-EN001WB
TERMINALE PER IL CONTROLLO ACCESSI CON DISPLAY TOUCH SCREEN E SISTEMA OPERATIVO LINUX.
Q2 racchiude al suo interno il meglio della tecnologia RFID: due lettori/scrittori di tag funzionanti contemporaneamente, uno sui 125 kHz ed uno sui 13.56 MHz (compatibile con tecnologia NFC). Entrambi possono essere installati con una o due antenne. Possibile anche l'utilizzo in contemporanea del dispositivo come lettore QR Code e Bar Code. È inoltre dotato di un’interfaccia I/O, 4 LED RGB pilotabili separatamente per la retroilluminazione del contenitore. Display TFT LCD da 4" di forma quadrata. Il dispositivo può aggiornarsi autonomamente ed essere teleassistito, è quindi particolarmente indicato per il funzionamento in installazioni geograficamente distribuite e connesse via internet.
| CODICE | NETWORKING | DESCRIZIONE |
| Q2-EN001WB | Ethernet, Wifi e bluetooth | |
| Q2-EN001WB-KBC | Ethernet, Wifi e bluetooth | Lettore QrCode e barcode |
- Design ultra piatto e facilmente integrabile in ogni contesto architettonico
- Basato su sistema operativo Linux-Yocto aperto
- Colori di base dei LED di retroilluminazione impostabili da setup
- Display touch screen capacitivo
- Compatibilità con scatola da incasso 503
- Supporto per installazione verticale o orizzontale (opzionale)
| Alimentazione | 9 ÷ 23 Vdc | PoE standard IEEE 802.3.af (opzionale con accessorio KU-POEV3) | Batteria tampone (opzionale con accessorio KU-BAT-7508) |
| Assorbimento | Imax = 340 mA |
| Tag supportati | 125 kHz con accessorio KU-A135 (EM4x02 sola lettura, T55x7 lettura/scrittura) | 13.56 MHz con accessorio KU-A125 (MIFARE Classic EV1 1K/4K lettura/scrittura, Ultralight, Desfire, ISO 14443B e ISO/IEC 15693-3 - solo UID) |
| Input/Output | 1 Digital Input optoisolato, 1 Output (Relè NC NO C) |
| CPU | Freescale™ i.MX6 Family, based on ARM Cortex-A9 processors: i.MX6ULL up to 528 MHz clock |
| RAM | 256MB DDR3L saldata a bordo |
| Display | TFT LCD panel 4” 720x720 pixel Active area 72 x 72 mm) | Retroilluminazione a LED e Touchscreen capacitivo integrato |
| Flash | 8GB eMMC saldata a bordo |
| S.O. | File System Linux Kernel version 4.9.88 File System Linux – YOCTO – Kernel version 4.9.88 |
| Networking | Interfaccia Ethernet 10/100 | Wi-Fi 802.11 a/b/g/n | Bluetooth 4.0 | BLE (opzionale con accessorio 7609-BLE) |
| Interfaccia | Seriale TTL + alimentazione per connessione dispositivi esterni | 2 USB 2.0 | 232 TTL di Debug |
| Segnalazioni | 4 LED RGB di retroilluminazione laterale, pilotati separatamente. LED sulla/e antenna/e RFID |
| Orologio | RTC interno con batteria di backup dedicata |
| Audio | No |
| Dimensioni | 149 x 129 x 30 mm (con supporto di fissaggio 149 x 120 x 94 mm) |
| Peso | 225 g |
| Materiale | ABS |
| Colore | Nero |
| Temperatura di funzionamento | 0°C /+50°C |

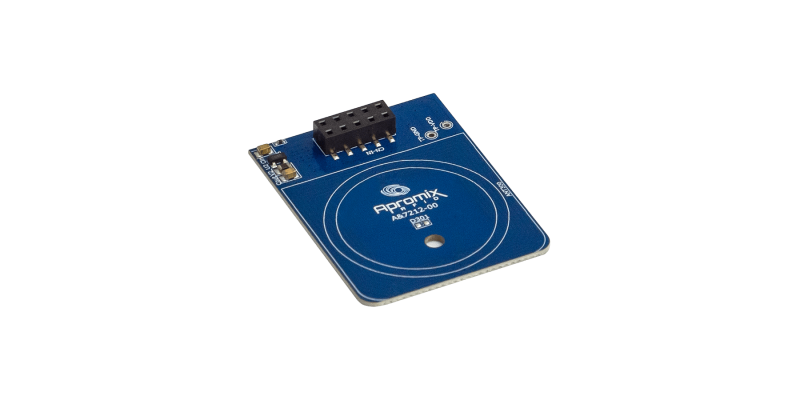

KU-A135
Antenna per la lettura di tags RFID a 13.56 MHz (HF) da installare all’interno dei terminali (KUGHI, Q2 e Tornello TR-TSW1x).
Può coesistere con la versione KU-A125.

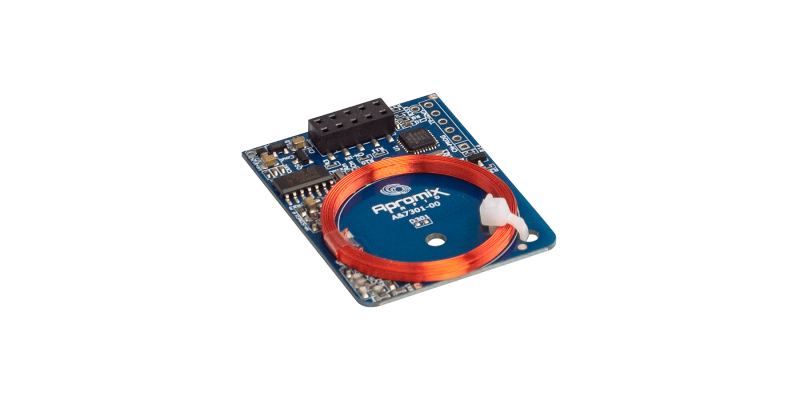

KU-A125
Antenna per la lettura di tags RFID a 125 kHz (LF) da installare all’interno dei terminali (KUGHI, Q2 e Tornello TR-TSW1x).
Può coesistere con la versione KU-A135.
KU-POEV3
Scheda che consente di alimentare il dispositivo tramite cavo Ethernet utilizzando uno switch dotato di tecnologia PoE (Power over Ethernet), risponde allo standard IEEE 802.3.af.
KU-BAT-7508
Scheda per la gestione batteria per il funzionamento in caso di mancanza di corrente (con batteria inclusa).
7722-00-AS
Scheda di conversione da RS232 TTL a RS485.
7705
Scheda per connessione tra dispositivi con interfaccia Magnetic Stripe RS232 TTL e RS232.

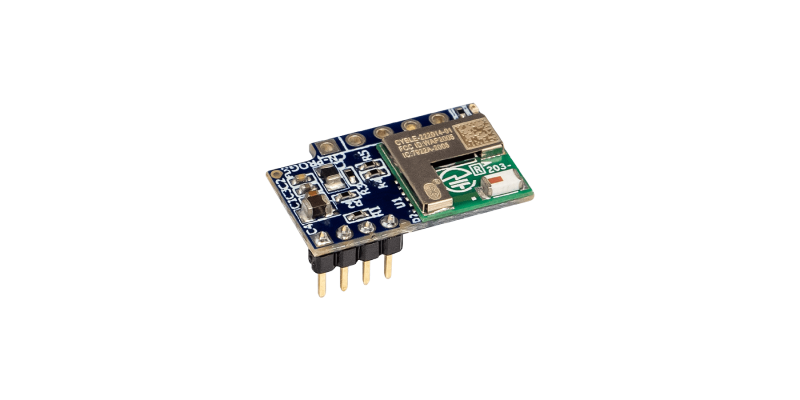

7609-BLE
Modulo ad innesto per interfaccia BLE. Per installazione su KUGHI e Q2 richiede scheda 7705.

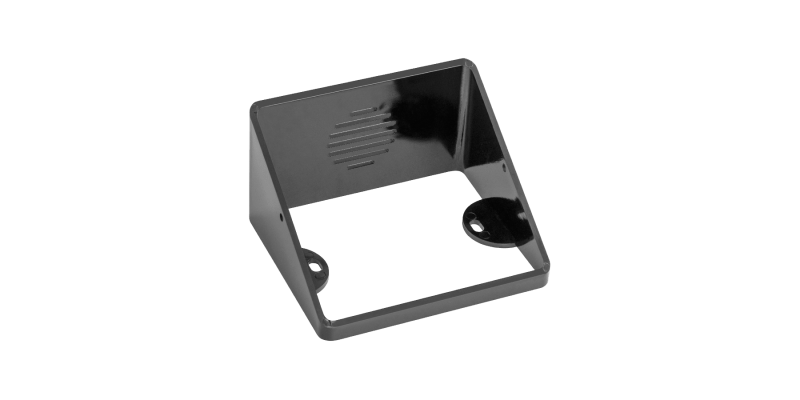

KU-SUA
Supporto ABS per i terminali KUGHI e Q2 per l’installazione da tavolo o da parete, in quest’ultimo caso, può essere installata su una scatola da incasso 503.
