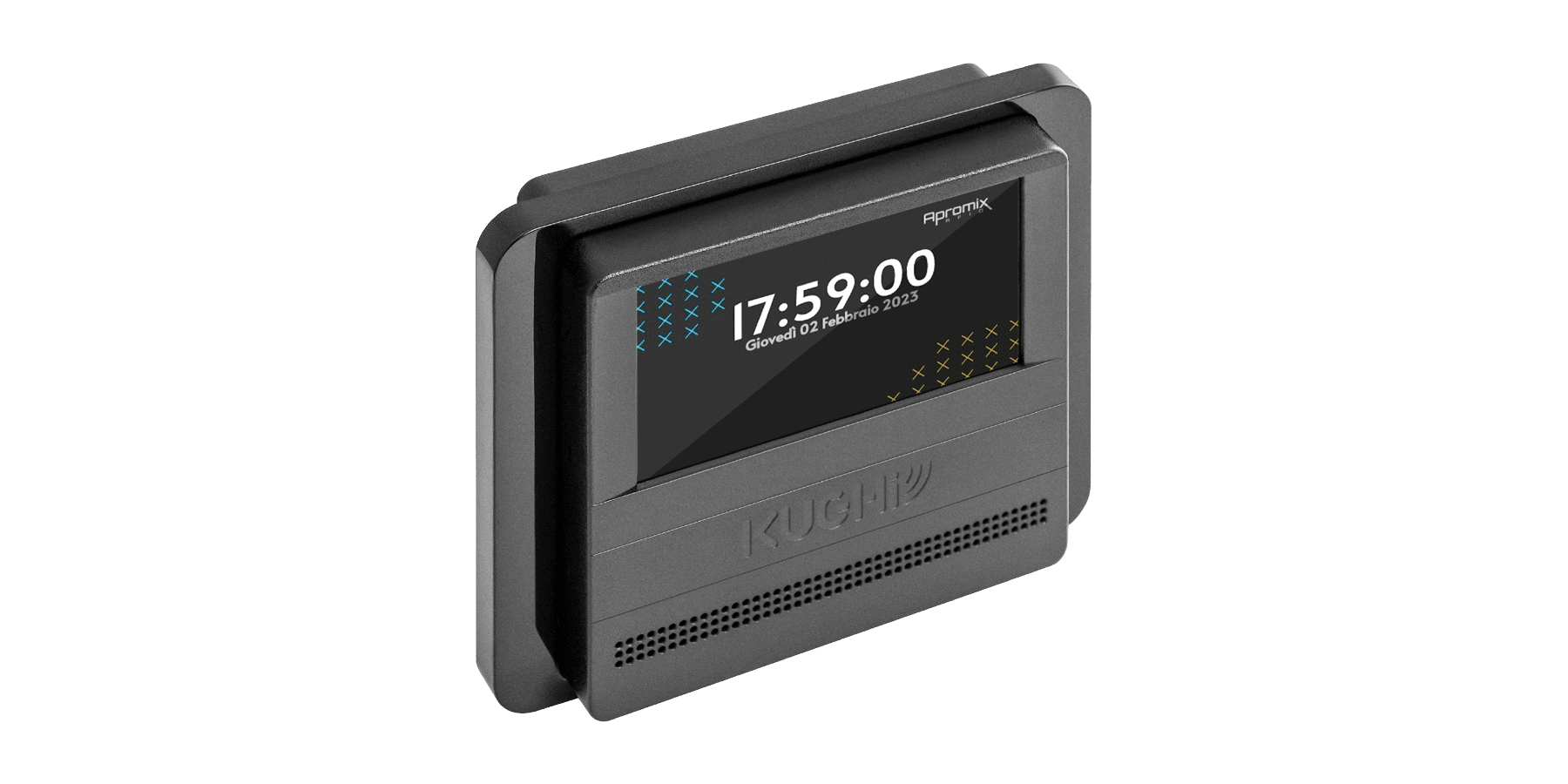

TERMINALE RFID KU-EWN1
TERMINALE RFID INTERATTIVO MULTIMEDIALE
KU-EWN1
TERMINALE PER IL CONTROLLO ACCESSI E LA RILEVAZIONE DELLE PRESENZE CON DISPLAY TOUCH SCREEN E SISTEMA OPERATIVO LINUX.
KUGHI è disponibile in due versioni, Single Core e Quad Core. Quest'ultima, dotata di WiFi e bluetooth a bordo, è specificatamente studiata per applicazioni che necessitano di personalizzazione. KUGHI racchiude al suo interno il meglio della tecnologia RFID: due lettori/ scrittori di tag funzionanti contemporaneamente, uno a 125 kHz ed uno a 13.56 MHz, quest’ultimo compatibile con la tecnologia NFC. Entrambi possono essere installati con una o due antenne; quest’ultima configurazione è quella ideale nella rilevazione presenza per la discriminazione da parte dell’utente fra entrata ed uscita al momento della timbratura. Possibile anche l'utilizzo in contemporanea del dispositivo come lettore QR Code e Bar Code. E’ inoltre dotato di un’interfaccia I/O, 4 LED RGB pilotabili separatamente per la retroilluminazione del contenitore. Il dispositivo può aggiornarsi autonomamente ed essere teleassistito, è quindi particolarmente indicato per il funzionamento in installazioni geograficamente distribuite e connesse via internet. Questa configurazione particolare fa si che il KUGHI si integri nell’internet delle cose diventando quindi il collegamento ideale fra il mondo reale e la rete. Questa funzione è rafforzata dal fatto che, grazie alla sua interfaccia grafica, è possibile personalizzare in modo estremamente semplice l’esperienza dell’utente. Grazie a ciò il terminale non ha più solo la funzione di raccolta dati ed invio ad un server, ma può anche portare all’utente le informazioni che gli servono raccogliendole dal web. Ecco quindi che il KUGHI può assumere funzioni diverse in ogni singola installazione e addirittura in momenti diversi anche nella stessa installazione. I campi applicativi pertanto possono essere molteplici, i limiti sono dettati dalla fantasia degli sviluppatori, ma soprattutto l’utilizzo per una determinata applicazione può fornire prestazioni finora impensabili con le precedenti tecnologie.
| CODICE | NETWORKING | DESCRIZIONE |
| KU-EWN1 | Ethernet, Wifi e bluetooth | |
| KU-EWN1-KBC | Ethernet, Wifi e bluetooth | Lettore QR e BAR code |
- Design ricercato, compatto e facilmente integrabile in ogni contesto architettonico
- Basato su sistema operativo Linux-Yocto aperto
- Colori di base dei LED di retroilluminazione impostabili da setup
- Display touch screen resistivo
- Compatibilità con scatola da incasso 503
- Possibilità di personalizzazione del frontalino
- Supporto per installazione verticale o orizzontale (opzionale)
| Alimentazione | 9÷23 Vdc | PoE standard IEEE 802.3.af (opzionale con accessorio KU-POEV3) | Batteria tampone (opzionale con accessorio KU-BAT-7508) |
| Assorbimento | Imedia = 500 mA (dipende dalla configurazione e dal setup) |
| Tag supportati | 125kHz con accessorio KU-A135 (EM4x02 sola lettura, T55x7 lettura/scrittura) | 13.56 MHz con accessorio KU-A125 (MIFARE Classic EV1 1K/4K lettura/scrittura, Ultralight, Desfire, ISO 14443B e ISO/IEC 15693-3 - solo UID) |
| Input/Output | 1 Digital Input optoisolato, 1 Output (relè C-NC-NO) |
| CPU | Freescale™ i.MX6 Family, based on ARM Cortex-A9 processors: Quad Core (i.MX6Q) up to 1.2 GHz clock |
| RAM | 1GB DDR3L saldata a bordo |
| Display | TFT LCD panel 4.3” 480 x 272 pixel. Retroilluminazione a LED e touchscreen resistivo integrato |
| Flash | 8GB eMMC saldata a bordo espandibile con MicroSD interna |
| S.O. | File System Linux - YOCTO - Thud Release Kernel Linux var-som-mx6 4.14.78-mx6 |
| Networking | Interfaccia Ethernet 10/100 (1000 disponibile a partire dalla release 6) | Wi-Fi 802.11 a/b/g/n | Bluetooth 4.0 | BLE (opzionale con accessorio 7609-BLE) |
| Interfaccia | RS485 galvanicamente isolato | 2 Seriali TTL + alimentazione per connessione dispositivi esterni | 2 USB 2.0 | 232 TTL di Debug, SPI + alimentazione per connessione dispositivi esterni |
| Segnalazioni | 4 LED RGB di retroilluminazione laterale, pilotati separatamente. LED sulla/e antenna/e RFID |
| Orologio | RTC interno con batteria di backup dedicata |
| Audio | Amplificatore e 1 altoparlante integrato da 2W, Audio Out stereo alternativo non amplificato, Buzzer |
| Dimensioni | 132 x 152 x 40 mm - (con supporto di fissaggio 120 x 152 x 97 mm) |
| Peso | 300 g |
| Materiale | ABS |
| Colore | Nero |
| Temperatura di funzionamento | 0°C /+50°C |
KU-A135
Antenna per la lettura di tags RFID a 13.56 MHz (HF) da installare all’interno dei terminali (KUGHI, Q2 e Tornello TR-TSW1x).
Può coesistere con la versione KU-A125.
KU-A125
Antenna per la lettura di tags RFID a 125 kHz (LF) da installare all’interno dei terminali (KUGHI, Q2 e Tornello TR-TSW1x).
Può coesistere con la versione KU-A135.
KU-POEV3
Scheda che consente di alimentare il dispositivo tramite cavo Ethernet utilizzando uno switch dotato di tecnologia PoE (Power over Ethernet), risponde allo standard IEEE 802.3.af.
KU-BAT-7508
Scheda per la gestione batteria per il funzionamento in caso di mancanza di corrente (con batteria inclusa).
7705
Scheda per connessione tra dispositivi con interfaccia Magnetic Stripe RS232 TTL e RS232.
7609-BLE
Modulo ad innesto per interfaccia BLE. Per installazione su KUGHI e Q2 richiede scheda 7705.
KU-SUA
Supporto ABS per i terminali KUGHI e Q2 per l’installazione da tavolo o da parete, in quest’ultimo caso, può essere installata su una scatola da incasso 503.
