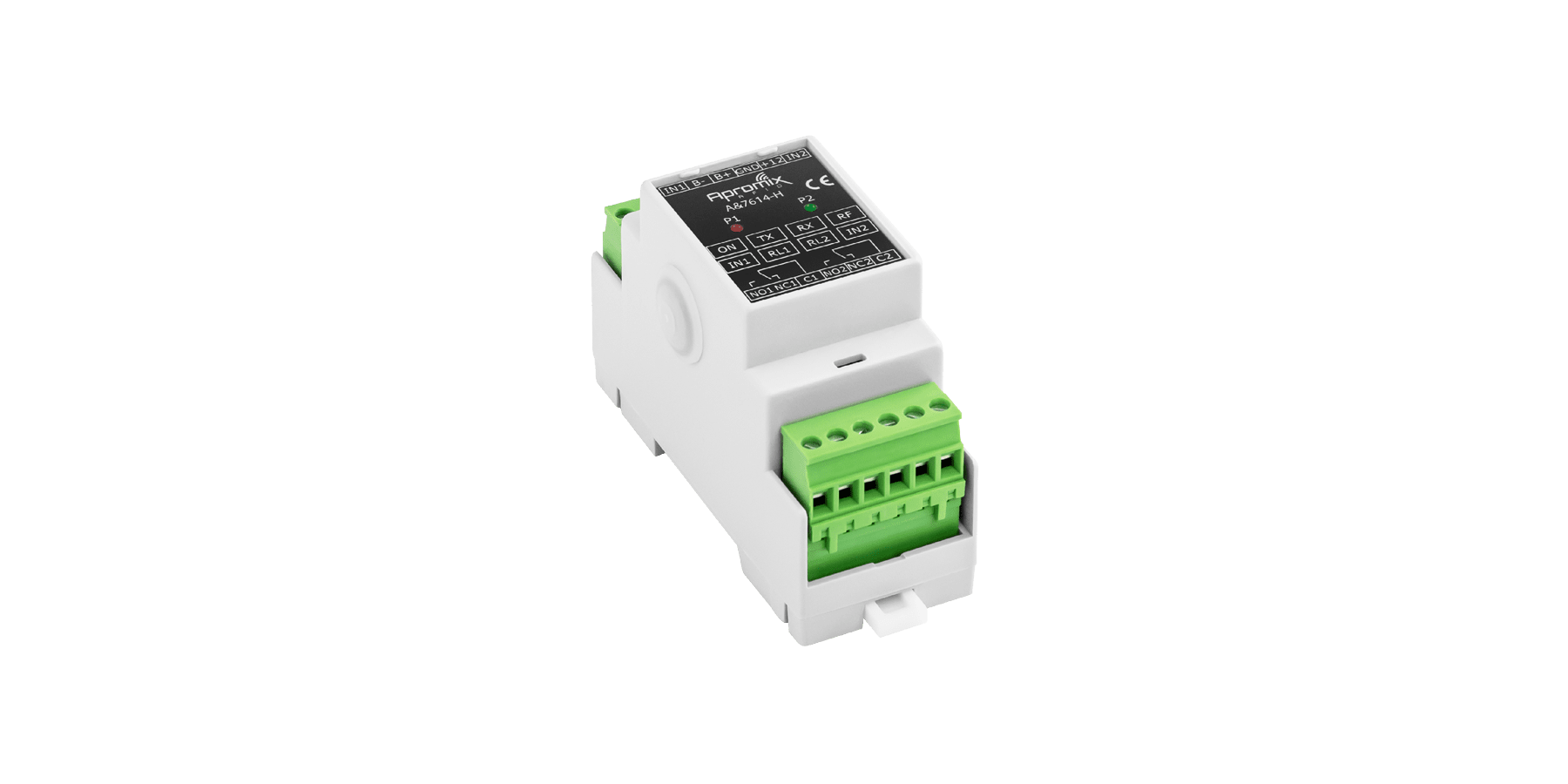

MODULES D’ENTRÉE/DE SORTIE 7614
Module 2 relais 2 entrées + 2 sorties RS485.
7614
MODULES POUR UNE GESTION APPROPRIÉE DES ENTRÉES ET DES SORTIES
Équipés de LED disposées sur la carte qui simplifient le diagnostic de fonctionnement et destinées à signaler : l’alimentation de la carte, le passage des données sur les lignes TX et RX et, enfin, l’état des sorties (chaque sortie est associée à une LED). Il est possible de paramétrer l’activation et la désactivation de chaque relais lors de la configuration, à l’aide des boutons situés sur le dessus du terminal. Le logement sur guide DIN accélère l’installation et la maintenance.
| CODE | PROTECTION RELAIS |
| 7614-L | 24 Vdc |
| 7614-H | 230 Vac |
| Alimentation | 12 Vcc +/- 20 % |
| Absorption | Imax = 50 mA |
| Microprocesseur | CPU RISC 32 bits avec 128 Ko de ROM, 128 Ko de RAM |
| Sortie | 2 relais 12A 250VCA - contacts C-NF-NO |
| Entrée | 2 entrées numériques TTL (0-5 V) (ou bien, lors de la configuration, DO et D1 Wiegand ou Clock et Data MagStripe), 2 boutons |
| Interface | RS485 |
| Signalisations | LED |
| Dimensions | 2M-DIN - 90 x 36 x 60 mm |
| Poids | 60 g |
| Matériau | UL94V0 |
| Couleur | Gris clair |
| Température de fonctionnement | 0°C /+70°C |
