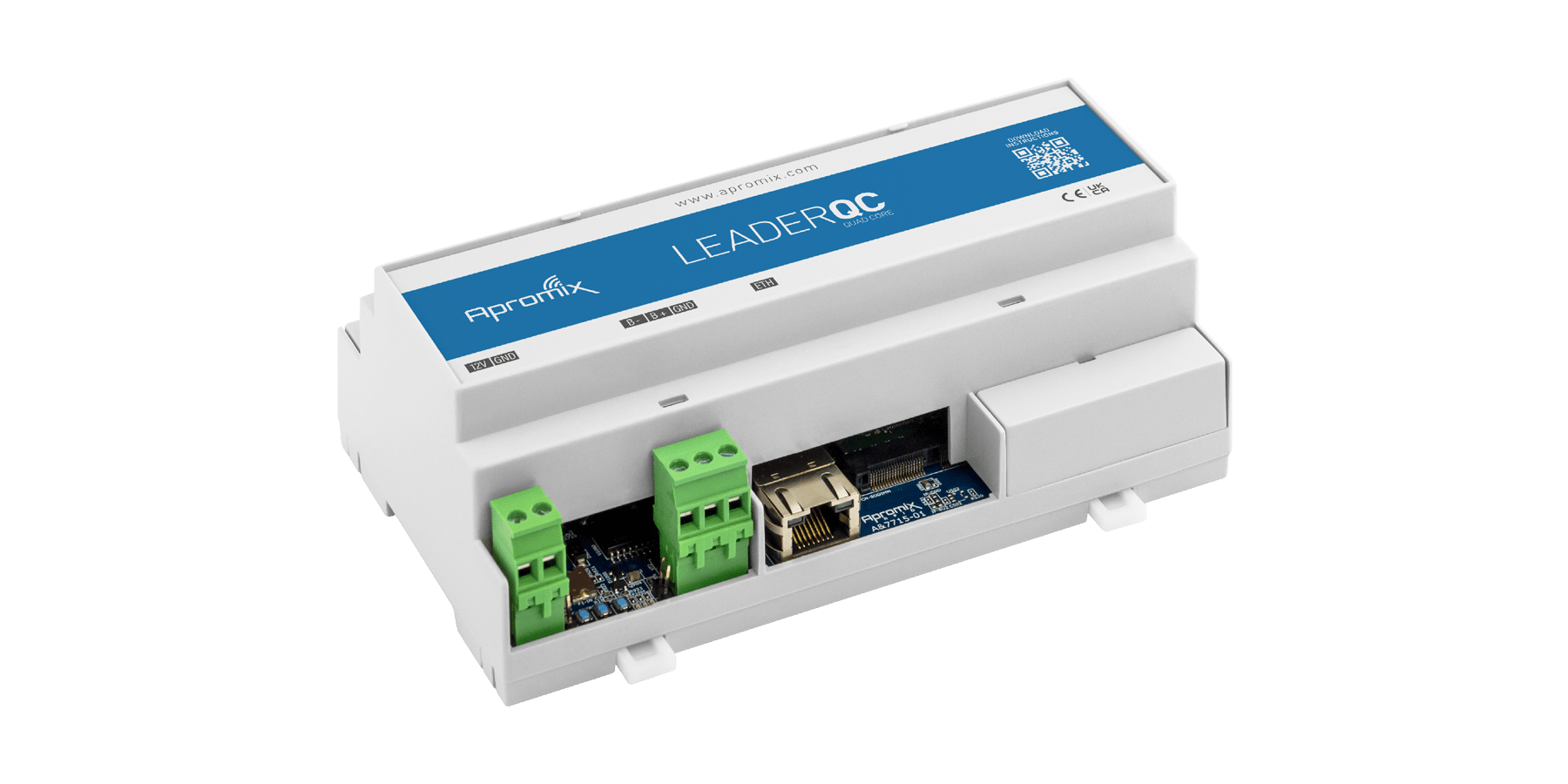

Concentratore LEADER QC
UNITÀ CENTRALE DI CONTROLLO ACCESSI
LEADER QC
SISTEMA ALL IN ONE PER LA GESTIONE DEL CONTROLLO ACCESSI IN TEMPO REALE.
È il cervello del sistema, integra la base dati, le logiche di funzionamento e le interfacce utente. Grazie al web server integrato l'interfaccia utente del dispositivo viene fornita sotto forma di pagina web, consentendo una gestione completa da qualsiasi device (PC o tablet) utilizzando un browser standard. Al concentratore possono essere connessi via RS485 fino a 255 terminali di tipo "multi-master" *, mentre possono essere connessi un numero teoricamente illimitato di terminali Ethernet. Più concentratori di tipo "secondario" possono fare a capo ad un unico di tipo "primario" permettendo la gestione di sistemi altamente complessi. Sistema aperto per l'integrazione con applicazioni di terze parti, attraverso apposite API.
* terminali multi-master sono stati progettati come nodi equivalenti dal punto di vista logico: ciascun nodo è identificato da un indirizzo univoco e può inviare un pacchetto dati in qualunque momento. Le possibili collisioni sono state gestite implementando l'algoritmo CSMA/CD.
| CODICE | Nr. max terminali gestiti | Nr. max utenti gestiti |
| LEADER QC - QUAD CORE | Illimitati | Illimitati |
- Sistema autonomo (all in one), non necessita di PC dedicato
- Web-server integrato
- Assistenza e aggiornamenti da remoto
- Installazione facilitata grazie alla compatibilità con profili DIN
- Alimentazione 12 Vdc o PoE
- Un evento su un terminale può determinare azioni su più periferiche
| Alimentazione | 9 ÷ 23Vdc | PoE standard IEEE 802.3.af. (opzionale con accessorio KU-POEV3) | Batteria tampone (opzionale con accessorio KU-BAT-7508) |
| Assorbimento | Imedia = 500 mA (dipende dalla configurazione e dal setup) |
| CPU | Freescale™ i.MX6 Family, based on ARM Cortex-A9 processors: Quad Core (i.MX6Q) up to 1.2 GHz clock |
| RAM | 1GB DDR3L saldata a bordo |
| Flash |
8GB eMMC saldata a bordo espandibile con MicroSD interna |
| S.O. | File System Linux - YOCTO - Thud Release, Kernel Linux var-som-mx6 4.14.78-mx6 |
| Networking | Interfaccia Ethernet 10/100/1000 | Wi-Fi 802.11 a/b/g/n | Bluetooth 4.0 | BLE |
| Interfaccia | RS485 galvanicamente isolato | Seriale TTL + alimentazione per connessione dispositivi esterni (seconda RS485, modulo Wireless Jennet o altro) | 2 USB 2.0 | 232 TTL di Debug |
| Segnalazioni | LED PowerON e LED di diagnostica e segnalazione |
| Orologio | RTC interno con batteria di Backup dedicata |
| Audio | Buzzer |
| Dimensioni | Contenitore DIN 9 moduli per fissaggio su profilato DIN-35, 158,5 x 90 x 60 mm |
| Peso | 230 g |
| Materiale | UL94V0 |
| Colore | Grigio |
| Temperatura di funzionamento | 0°C /+70°C |

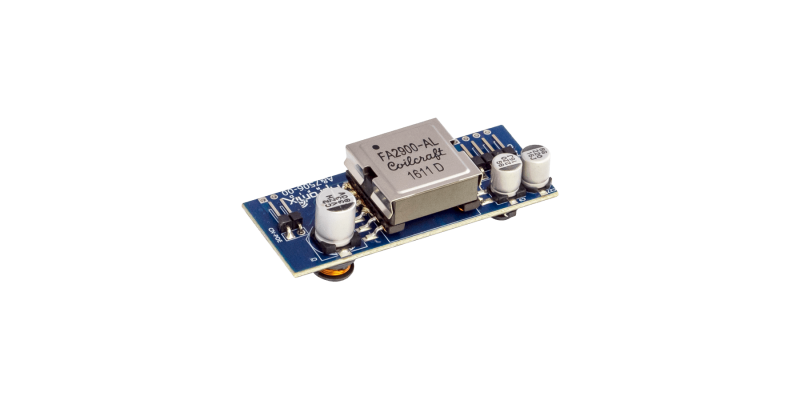

KU-POEV3
Scheda che consente di alimentare il dispositivo tramite cavo Ethernet utilizzando uno switch dotato di tecnologia PoE (Power over Ethernet), risponde allo standard IEEE 802.3.af.

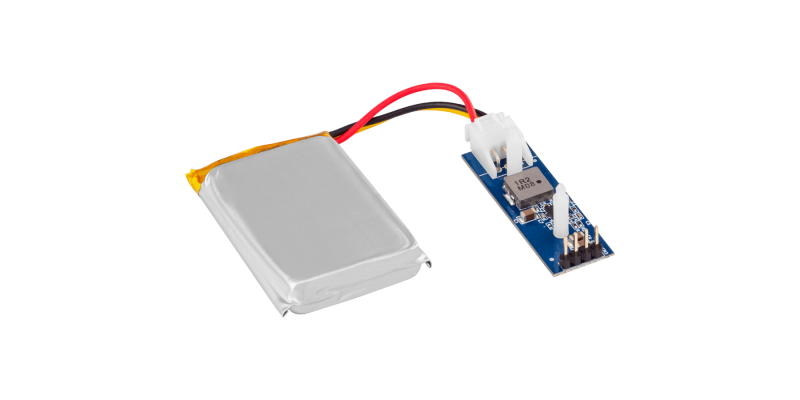

KU-BAT-7508
Scheda per la gestione batteria per il funzionamento in caso di mancanza di corrente (con batteria inclusa).

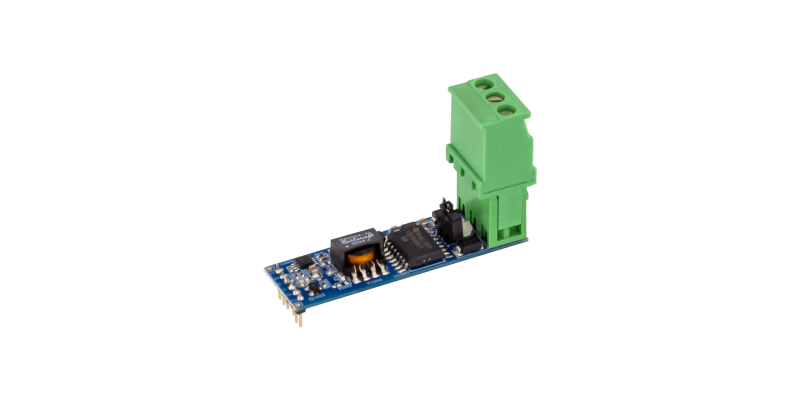

7722-00-AS
Scheda di conversione da RS232 TTL a RS485.
